FISCHER

Einschlaganker EA II M 20 x 80

Einschlaganker EA II M 20 x 80

-
€37,60 EUR
€37,60 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Der fischer Einschlaganker EA II ist ein Innengewindeanker aus galvanisch verzinktem Stahl und nicht rostendem Stahl. Der fischer Einschlaganker ist ideal, um Sprinkleranlagen, Kabeltrassen und Konsolen im Innen- und Außenbereich zu verankern. Die Europäische Technische Bewertung für ungerissenen Beton, die Zulassung für die Mehrfachbefestigung von nicht tragenden Systemen und die Brandeignung nach Feuerwiderstandsklasse R 120 bieten ein Plus an Sicherheit. Der Einschlaganker wird mit dem Hammer oberflächenbündig zum Verankerungsgrund gesetzt. Der angeprägte Rand verhindert das Tieferrutschen. Mit dem Einschlagwerkzeug EAW H Plus oder dem Maschinensetzgerät EA II S-SDS wird die Hülse durch das Eintreiben des innen liegenden Stiftes aufgespreizt und verspannt sich gegen die Bohrlochwand.
Vollständige Details anzeigen

Weitere Produktinformationen

EAN: 4006209484098
Artikelnummer: 048409
Lieferzeit: 1-3 Werktage

Dokumente:

Zulassung / Zertifikat
Zulassung / Zertifikat
VdS CEA-Richtlinien für Sprinkleranlagen, Planung und Einbau (VdS CEA 4001: 2008-11 (03)
Leistungserklärung für fischer Einschlaganker EA II
Leistungserklärung für fischer Einschlaganker EA II
Leistungserklärung für fischer Einschlaganker EA II
Leistungserklärung für fischer Einschlaganker EA II
Leistungserklärung für fischer Einschlaganker EA II
Leistungserklärung für fischer Einschlaganker EA II
Leistungserklärung für Einschlaganker EA II (Mechanischer Dübel für den Einsatz in Beton)
Leistungserklärung für Einschlaganker EA II (Mechanischer Dübel für den Einsatz in Beton)
Europäische Technische Bewertung für fischer Einschlaganker EA II - Mechanischer Dübel zur Verwendung im Beton
Europäische Technische Bewertung für fischer Einschlaganker EA II - Dübel zur Verwendung im Beton für redundante nicht-tragende Systeme
FM Approval - Certificate of Compliance

Eigenschaften:

Ankerlänge: 80 mm
Bohrernenndurchmesser: 25 mm
Gewindemaß (mm): 20 mm
Zul. Last Zugzone: 17,2 kN
Material: Galvanisch verzinkter Stahl
Prüfzeichen / Zulassungen: ETA - Europäisch Technische Bewertung

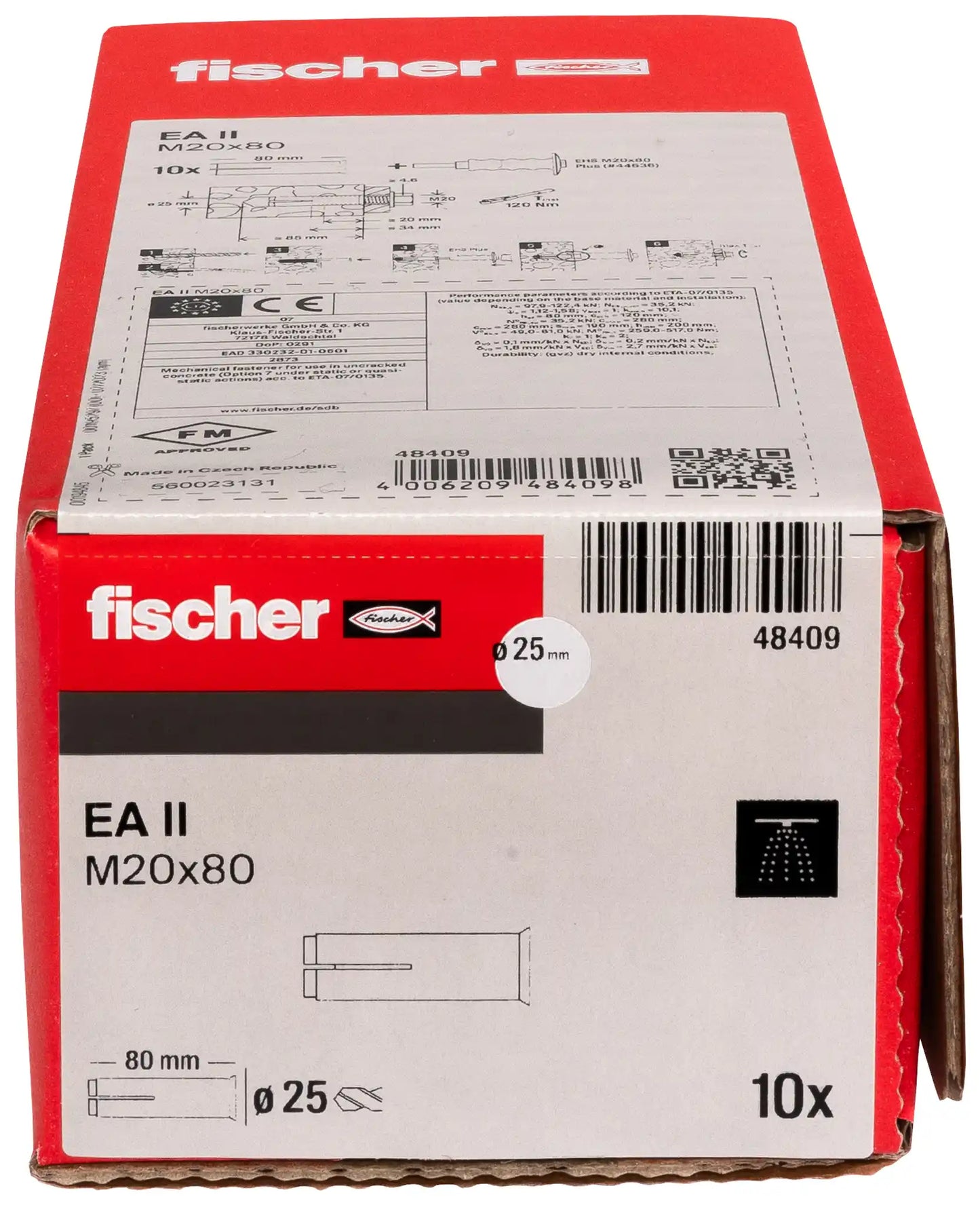

Verpackungsvariante: Faltschachtel
Innengewinde: M20
Max. Einschraubtiefe: 34 mm
Min. Bohrlochtiefe: 85 mm
Min. Bohrlochtiefe bei Vorsteckmontage: 85 mm
Min. Einschraubtiefe: 20 mm
Min. Verankerungstiefe: 80 mm
Vorsteckmontage: Ja
Durchsteckmontage: Nein
Abstandsmontage: Nein
Befestigungsvorrichtung: sonstige
Werkstoff der Hülse: Stahl
Gewindeart: metrisch
Oberflächenschutz: galvanisch/elektrolytisch verzinkt
Produkttyp: Einschlaganker
Selbstbohrend: Nein
Umgebung: Innenbereich
Werkstoffgüte der Hülse: sonstige
ETA-Zulassung: Ja
VDS-Zulassung: Ja
Gewicht: 1837.00 g
Geeignet für: Beton , Naturstein
