FISCHER

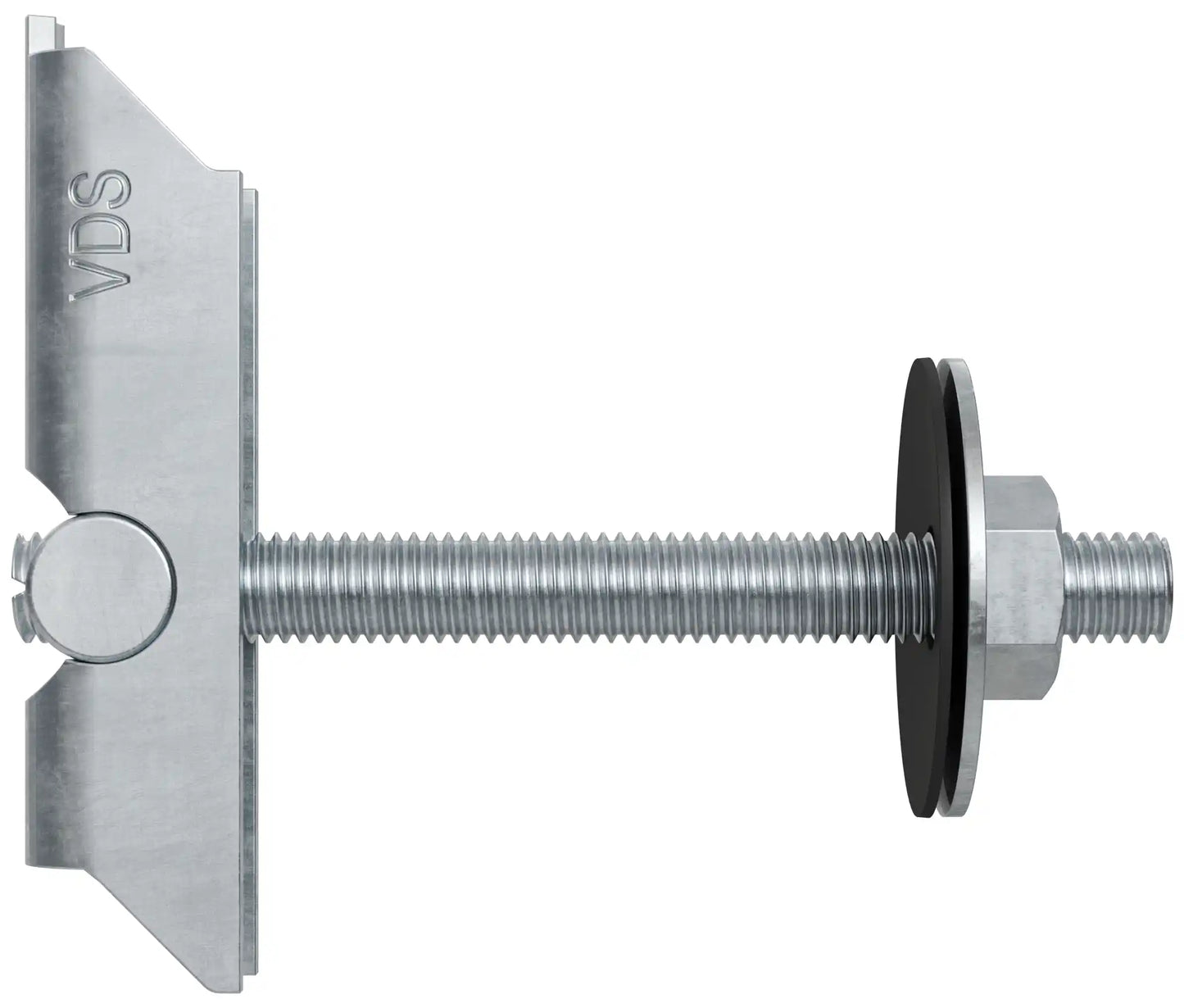

Kippdübel KSD 10x100

Kippdübel KSD 10x100

-
€103,66 EUR
€103,66 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Der fischer Kippdübel KDS mit VdS- und FM-Zulassung ist ein Befestigungselement für Trapezblechdecken und bietet eine sichere und objektiv geprüfte Lösung zur Befestigung von Rohrleitungen in stationären Sprinkleranlagen. Weitere Bauteile wie z.B. Montageschienen, Lüftungskanälen, Stromtrassen und Beleuchtungssysteme lassen sich durch die einfache Handhabung ebenfalls schnell an Trapezblechen befestigen. Die höhenverstellbare und gegen versehentliches Herausdrehen gesicherte Gewindestange erlaubt dabei die praktische Ausrichtung der zu montierenden Bauteile am Trapezblech. Die Auswahl an verschiedenen Längen hilft bei der Auswahl des geeigneten KDS-Kippdübels für den jeweiligen Anwendungsfall.
Vollständige Details anzeigen

Weitere Produktinformationen

EAN: 4048962456530
Artikelnummer: 563863
Lieferzeit: 1-3 Werktage

Dokumente:

VdS Annerkennung von Bauteilen und Systemen - Rohrhalter an Trapezblech "KDS"
FM Approval - Certificate of Compliance

Eigenschaften:

FM-Zulassung: Ja
Gewinde: M10
Gewindelänge: 100 mm
Loch-Ø: 25 mm
Max. empf. statische Last (zentr. Zug): 8,5 kN
Max. statische Last gemäß VdS/FM: 0,8 kN
Max. statische Last für andere Anwendungen in Trapezbleche: 1 kN
Max. empfohlene statische Last ohne Berücksichtigung des Trapezblechs: 8,5 kN
Zulässige Zuglast nach VdS und FM für Verwendung an Trapezblech mit Stärke ≥ 0,63mm: 0,8 kN
Zulässige Zuglast für nicht VdS und FM relevante Anwendungen an Trapezblech: 1,0 kN
dnet VdS: M10
dnet FM: M10
Für Sprinklerrohrleitungen gemäß VdS: ≤ DN 50 (2")
Für Sprinklerrohrleitungen gemäß FM: DN 20 bis DN 40 (¾" bis 1½")
Bohrloch-Ø: 25 mm
Gewicht: 3435.00 g
