FISCHER

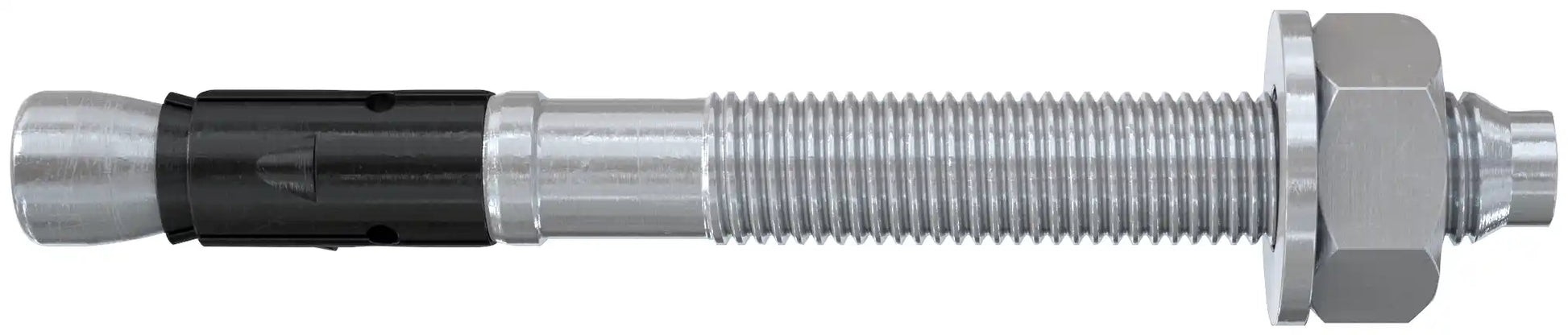

Bolzenanker FAZ II Plus 16/200

Bolzenanker FAZ II Plus 16/200

-
€78,54 EUR
€78,54 EUR
Sale Ausverkauft
Inkl. Steuern. Versand wird beim Checkout berechnet
Der fischer Bolzenanker FAZ II Plus ist der Stahlanker für höchste Ansprüche mit hohen Quertragfähigkeiten und breitem Anwendungsfeld. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II Plus kann durch Wegfall der Bohrlochreinigung einfacher und schneller gesetzt werden (M8-M24). Der bewährte Spreizclip leitet die Lasten sicher in den Beton ein und ermöglicht eine sofort belastbare, hohe Tragfähigkeit. Ideal ist der Stahlanker beispielsweise für die Verankerung von Geländern, Kabeltrassen und Konsolen.
Vollständige Details anzeigen

Weitere Produktinformationen

EAN: 4048962462241
Artikelnummer: 564599
Lieferzeit: 1-3 Werktage

Dokumente:

Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanische Dübel zur Verwendung im Beton
Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanische Dübel zur Verwendung im Beton
Leistungserklärung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanischer Dübel für den Einsatz in Beton)
Leistungserklärung für fischer Bolzenanker FAZ II Plus dynamic (Nachträgliche Befestigung in gerissenem oder ungerissenem Beton)
Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus dynamic - Nachträglich eingebaute Befestigungsmittel in Beton unter ermüdungsrelevanter zyklischer Beanspruchung
Europäische Technische Bewertung für fischer Bolzenanker FAZ II Plus dynamic - Nachträglich eingebaute Befestigungsmittel in Beton unter ermüdungsrelevanter zyklischer Beanspruchung
Allgemeine Bauartgenehmigung - fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR zur Verankerung in Stahlfaserbeton
Leistungserklärung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanischer Dübel für den Einsatz in Beton)
Leistungserklärung für fischer Bolzenanker FAZ II Plus dynamic (Nachträgliche Befestigung in gerissenem oder ungerissenem Beton)
Zulassung für fischer Bolzenanker FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR M10 bis M24
ICC-ES Evaluation Report
FM Approval - Certificate of Compliance

Eigenschaften:

Ankerlänge: 323 mm
Bohrernenndurchmesser: 16 mm
Gewindemaß (mm): 16 mm
Material: Galvanisch verzinkter Stahl
Gewinde: M16
Installationsdrehmoment: 110 Nm
Max. Dicke des Anbauteils: 200 mm
Max. Nutzlänge hef,stand./hef,min.: 200 / 220 mm
Min. Bohrlochtiefe bei Durchsteckmontage: 310 mm
Max. Anbauteildicke (reduziert): 220 mm
Max. Anbauteildicke (standard): 200 mm
Schlüsselweite: 24 mm
Seismic-Zulassung: C1 / C2
U-Scheibe (Außendurchmesser x Dicke): 30 x 3 mm
Verankerungstiefe (reduziert): 65 mm
Verankerungstiefe (standard): 85 mm
Verankerungstiefe hef,max/hef,min: 85 / 65 mm
Vorsteckmontage: Ja
Durchsteckmontage: Ja
Abstandsmontage: Nein
Feuerwiderstandsklasse: R120
Befestigungsvorrichtung: Mutter
Verankerung: Spreizanker
Produktlinie: FAZ II Plus
Gewindeart: metrisch
Ausführung: Außengewinde
Oberflächenschutz: galvanisch/elektrolytisch verzinkt
Antrieb: Sechskant
Produkttyp: Bolzenanker
Anzahl der Muttern: 1
Anzahl der Scheiben: 1
Mit Kragen: Nein
Befestigung mit Spreizwerkzeug: Nein
Umgebung: Innenbereich
ETA-Zulassung: Ja
DIBT-Zulassung: Ja
ICC-Zulassung: Ja
Gewicht: 4706.00 g
Geeignet für: gerissenen Beton , ungerissenen Beton
